在工業自動化計量領域，科里奧利質量流量計被公認為精度*高的流量測量設備之一。那么，科里奧利質量流量計工作原理到底是什么？它是如何直接測量質量流量的？

本文將從物理原理、結構組成、計算方式、優缺點及應用場景進行全面解析。

一、什么是科里奧利質量流量計？

科里奧利質量流量計是一種基于“科里奧利力”原理設計的高精度流量儀表。與傳統體積流量計不同，它：直接測量質量流量不受溫度壓力影響同時輸出密度與溫度數據這也是其成為高端工業計量核心設備的原因。

二、科里奧利質量流量計工作原理

1?? 科里奧利力是什么？

當流體在振動管內流動時，由于振動產生的慣性效應，會形成一個與質量流量成正比的力，這個力稱為“科里奧利力”。

簡單理解：

?? 測量管在振動

?? 流體在流動

?? 兩者疊加產生相位差

這個相位差就是質量流量的來源。

2?? 振動測量管原理

測量管通常為U型或雙管結構。

工作流程：激振器使測量管以固定頻率振動當流體通過時產生扭曲入口與出口形成時間差傳感器檢測相位差轉換器計算質量流量

公式表達：

質量流量 ∝ 相位差時間

三、科里奧利質量流量計結構組成

4

一個完整的科里奧利質量流量計通常包含：

1?? 測量管

雙彎管或直管結構

2?? 激振器

提供穩定振動頻率

3?? 檢測線圈

采集相位差信號

4?? 溫度傳感器

用于溫度補償

5?? 轉換器

將信號轉換為質量流量、密度等數據

四、為什么科里奧利質量流量計精度高？

原因有三：

① 直接測質量

無需通過體積換算

② 不受溫度壓力影響

傳統體積流量計需補償

③ 同步測密度

提高控制精度

精度可達 ±0.1%，適用于貿易結算。

五、科里奧利質量流量計的優缺點

優點

? 高精度

? 多參數輸出

? 適用于高粘度介質

? 可測氣體與液體

缺點

? 價格較高

? 對強震動環境敏感

? 大口徑成本高

六、應用行業解析

科里奧利質量流量計廣泛應用于：

石油化工

LNG低溫計量

氫能源加注

食品醫藥

精細化工

近年來國產技術發展迅速。

例如

上?？刎M儀表有限公司

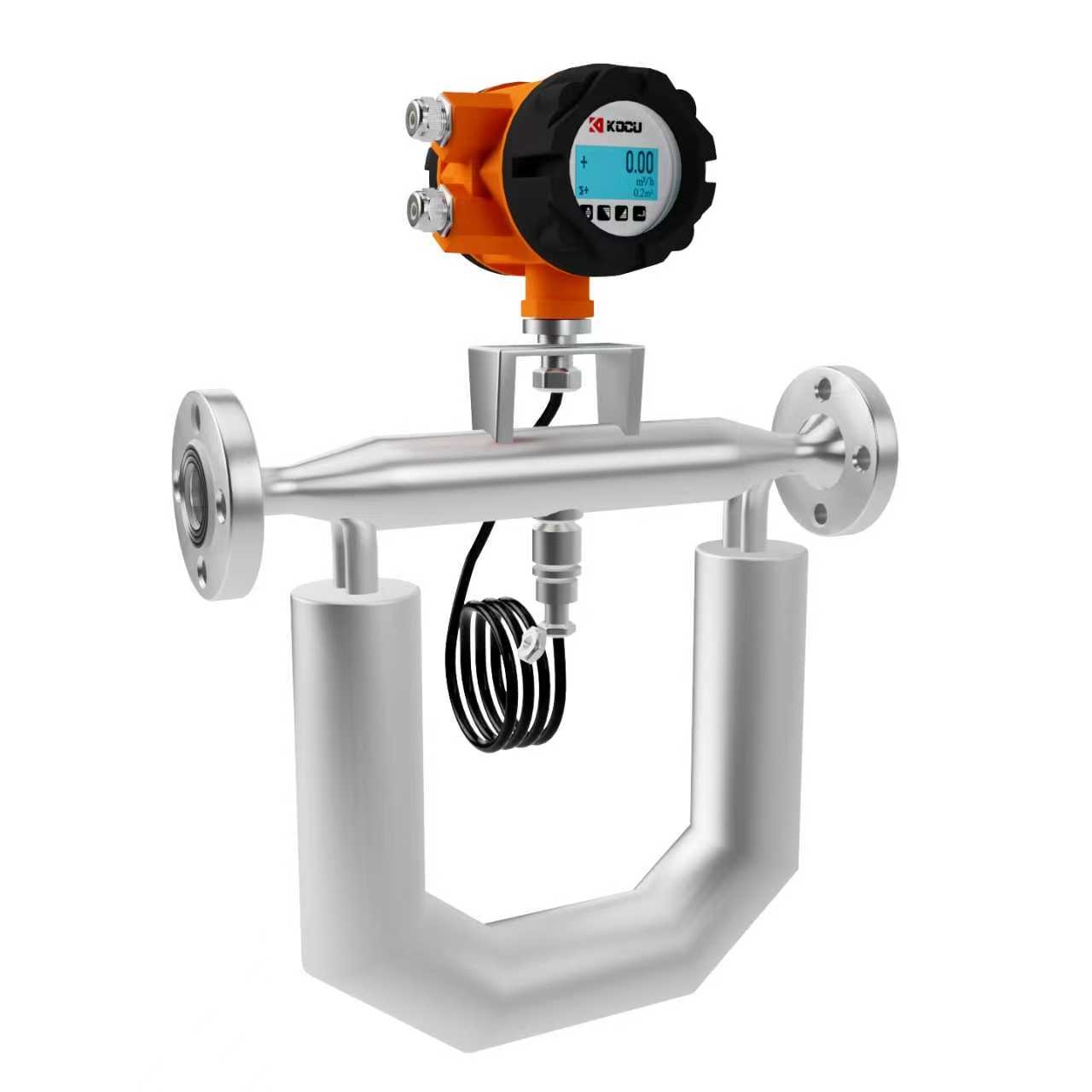

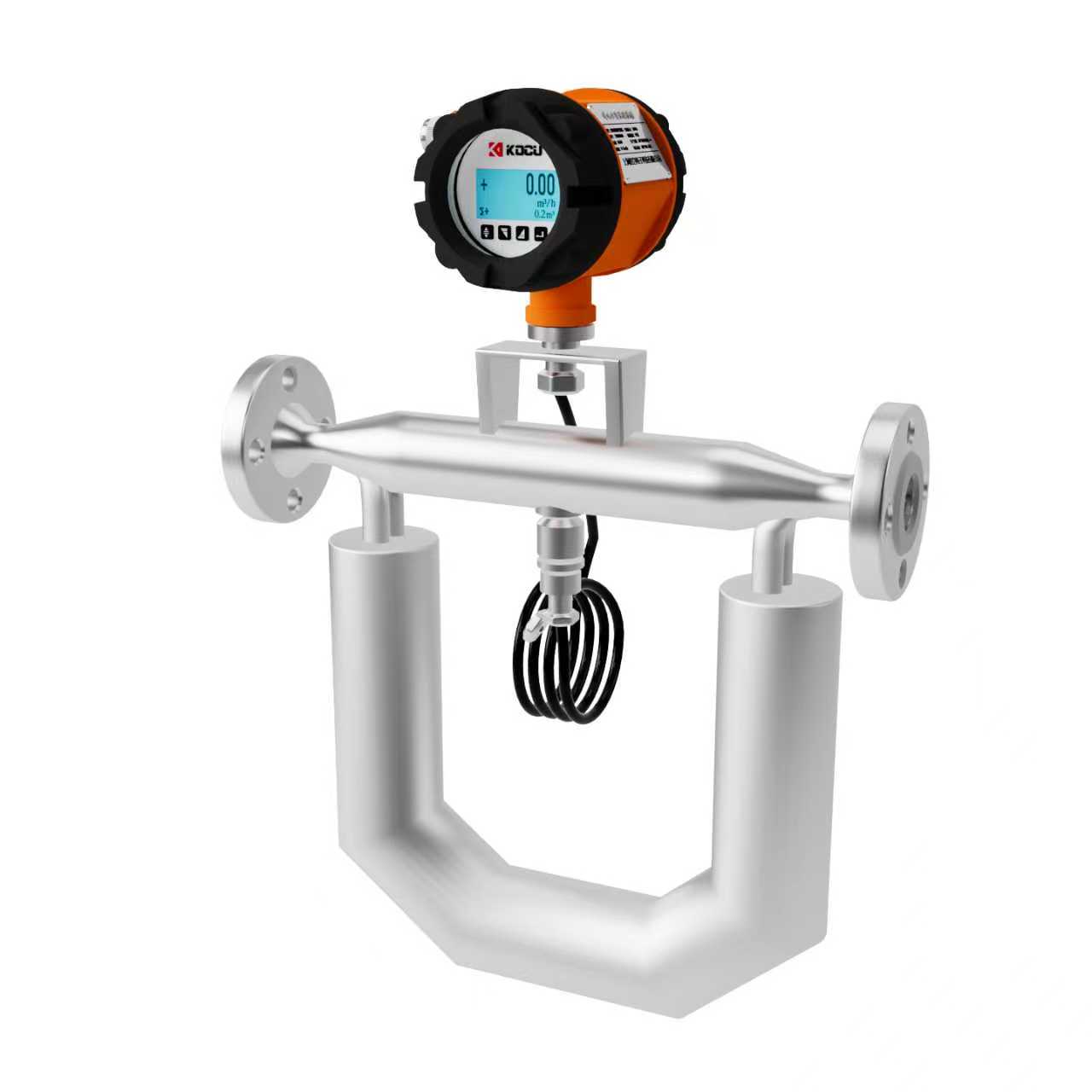

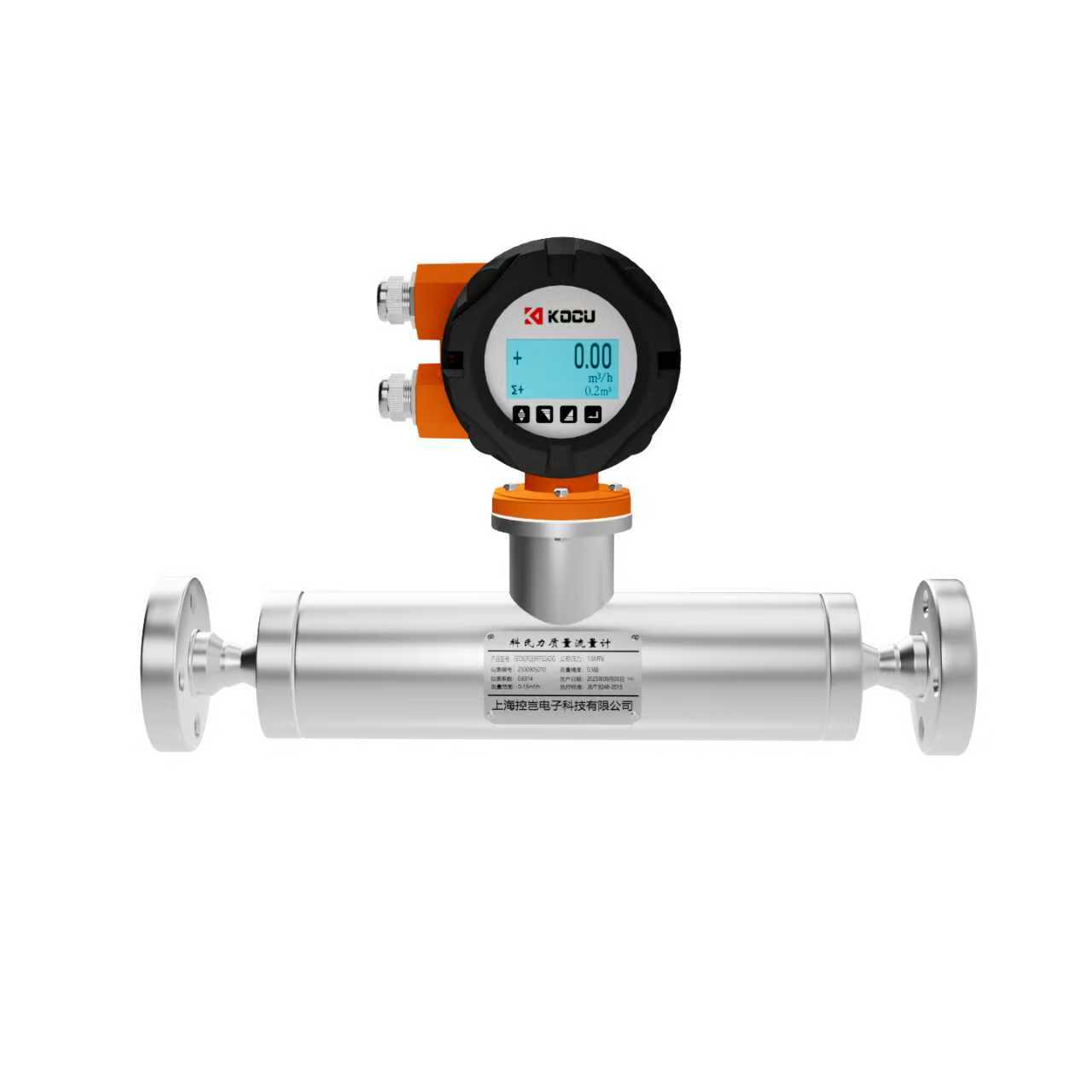

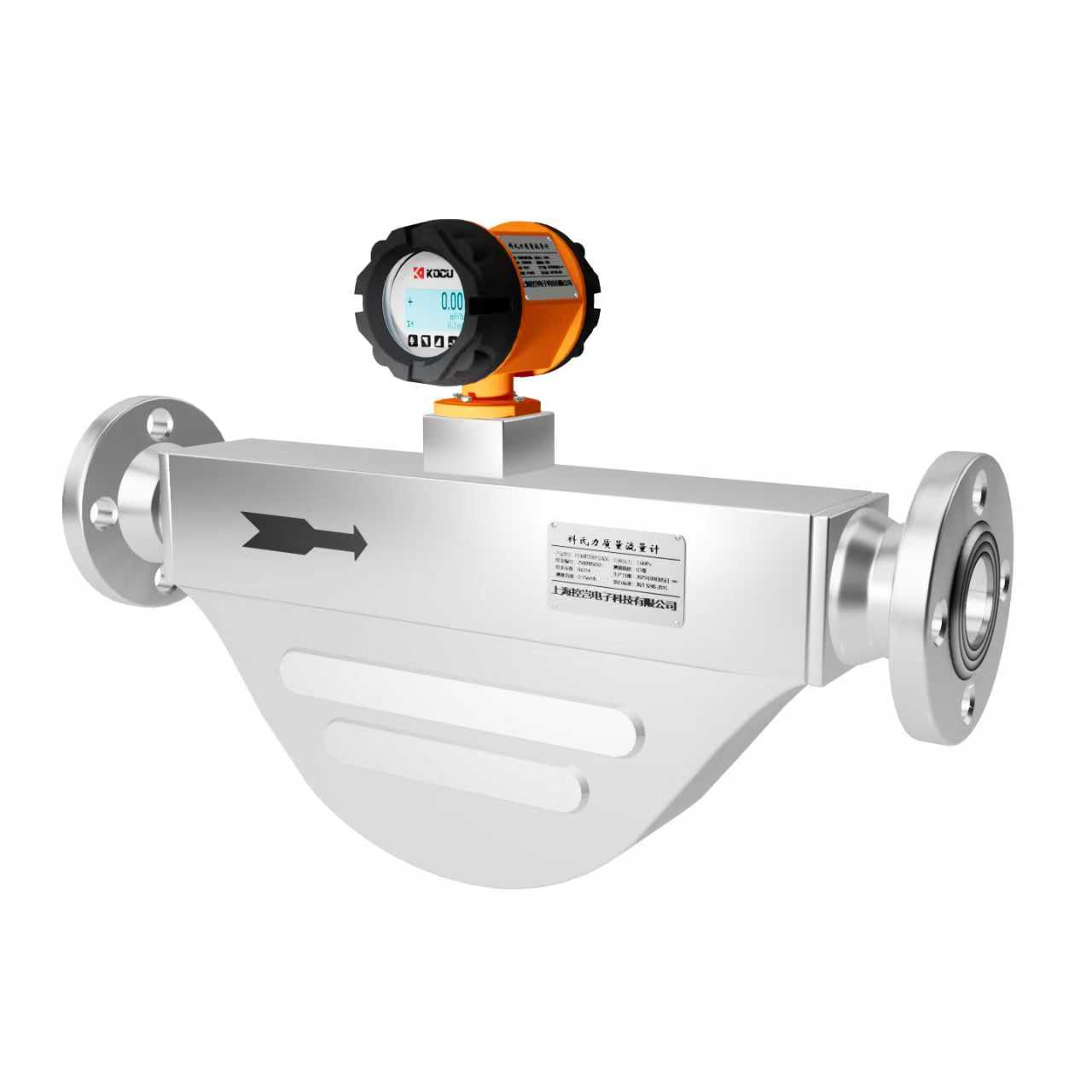

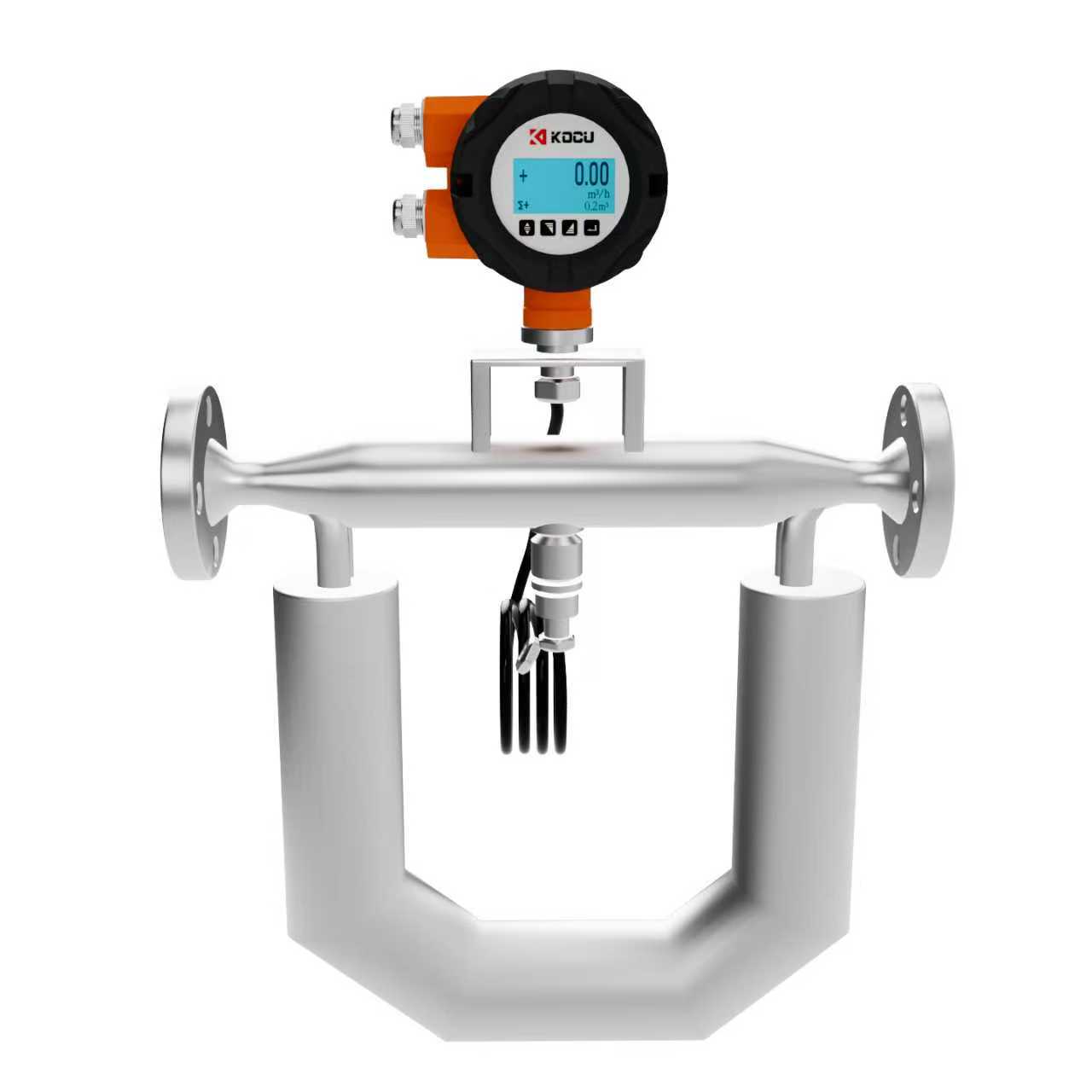

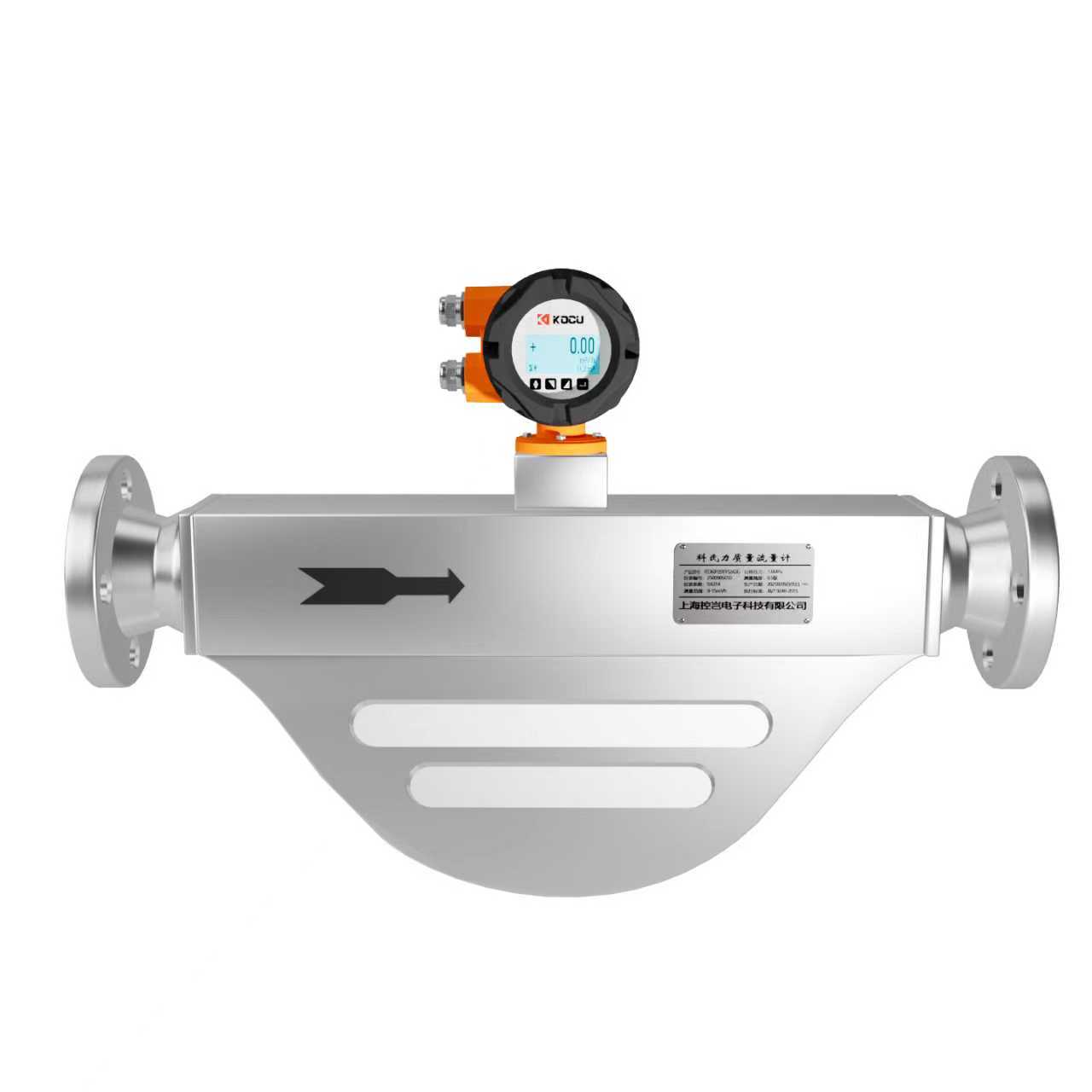

推出的FKT60科里奧利質量流量計，在精度與穩定性方面已達到行業先進水平。

七、國產科里奧利質量流量計發展趨勢

未來趨勢包括：

小型化設計

高壓氫能專用型號

低功耗電池型

數字化遠程監測

國產質量流量計廠家正在加速替代進口品牌。

八、總結

科里奧利質量流量計工作原理核心在于：

“振動管 + 科里奧利力 + 相位差測量”

它是目前工業領域*精確的質量流量測量方式之一。

在高精度計量需求不斷提升的今天，選擇成熟的質量流量計廠家尤為重要。
