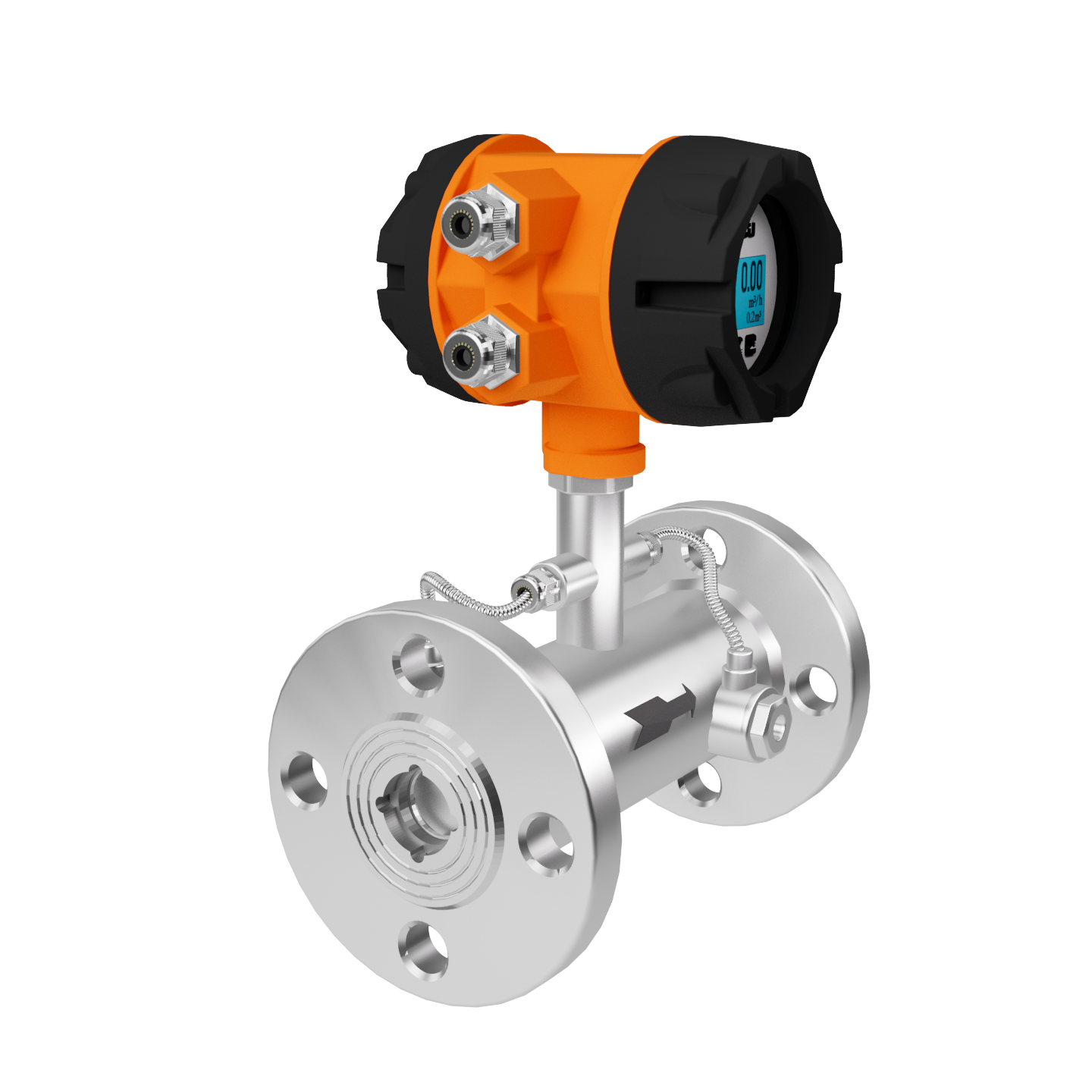

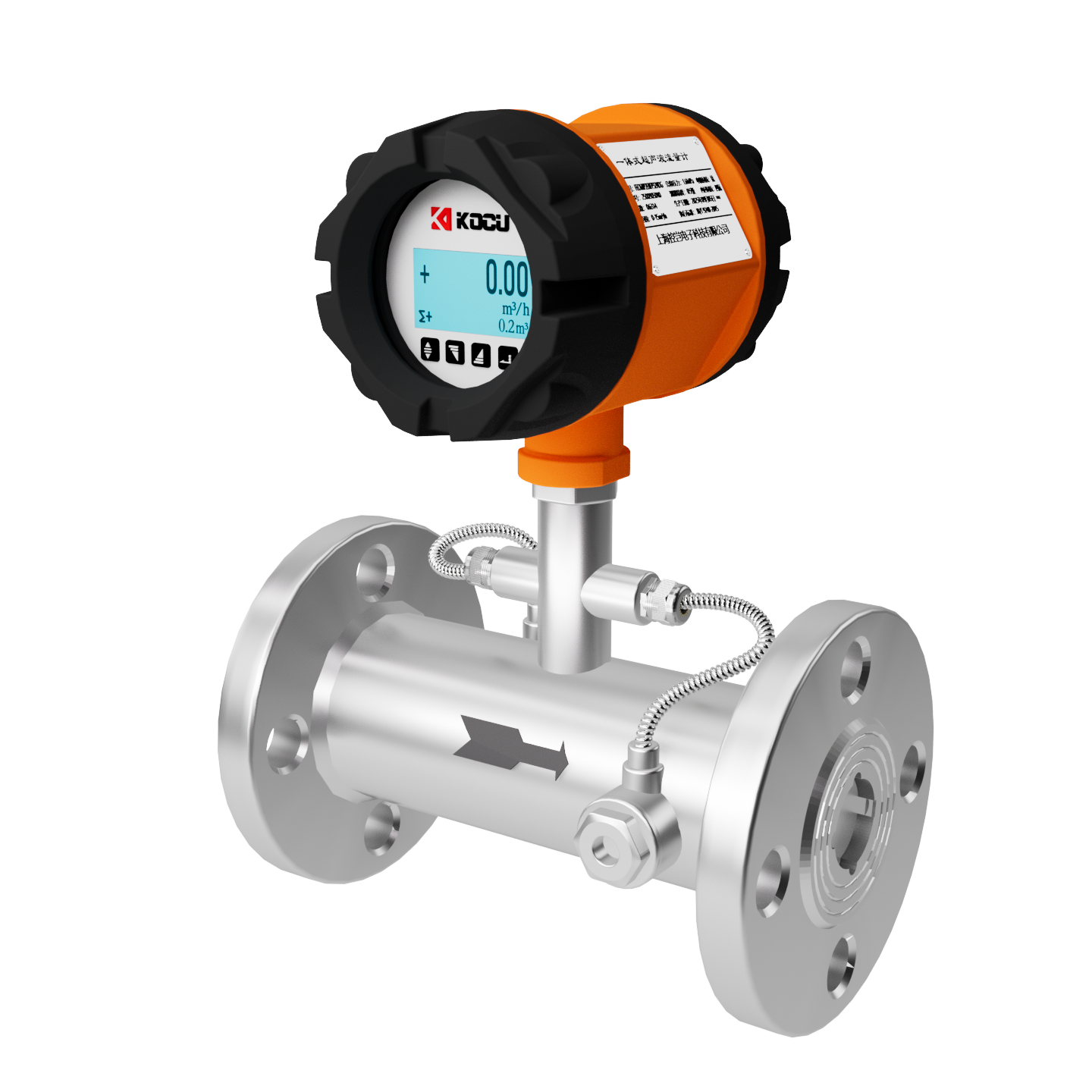

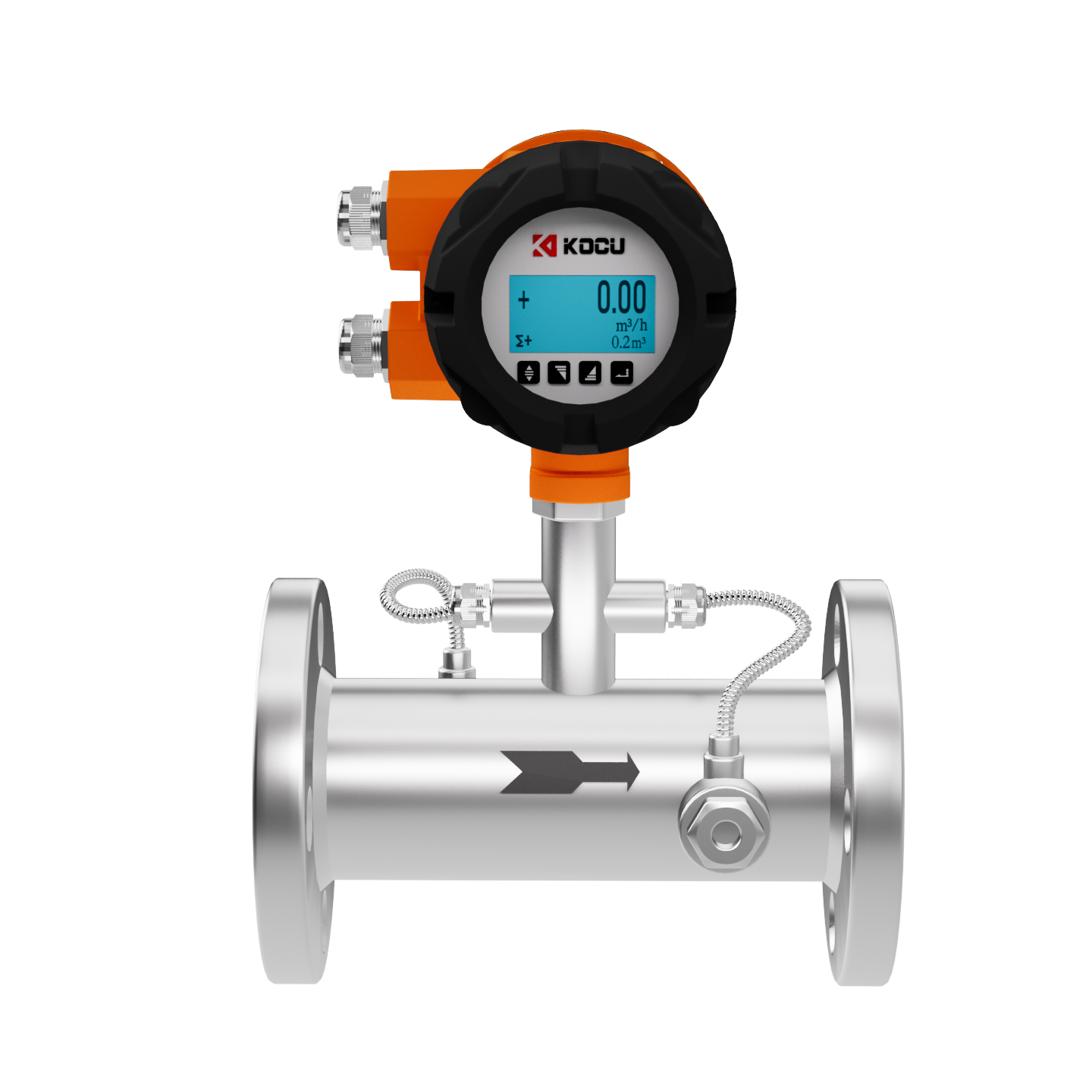

FC-60系列多聲道氣體超聲波流量計的工作原理

FC-60系列多聲道氣體超聲波流量計的工作原理是基于測量氣體下游和上游超聲波脈沖傳播時間差的方法。與流量成正比的測量時間差被轉換為氣體體積流量。

FC-60系列多聲道氣體超聲波流量計包括電聲換能器（以下簡稱PEA）、測量部分和信號處理裝置。

測量段可由FC-60系列多聲道氣體超聲波流量計計本體組成，也可采用現有管道的一段（切入式設計）。信號處理裝置產生提供給KMC-M單聲道氣體超聲波流量計的變送器，并產生標準輸出信號，在操作條件下傳輸氣體流量和體積。

在帶有內置計算器的版本中，信號處理設備還接收來自溫度和壓力傳感器的電流信號，并計算標準條件下的流量、熱值并將讀數記錄在日志中。

根據版本的不同，流量計可能包括流量準備裝置：

• 直線段，包括安裝溫度和壓力傳感器的地方

• 一種消掉局部阻力影響的流量調節器

• 氣體凈化裝置 - 推薦用于受污染的氣體

• 消音器 - 在臨界氣體流量條件下運行的壓力調節器之后安裝流量計時推薦使用。

      流量計的工廠校準和驗證可以通過將流量計中包含的所有組件包含到測量管線中來進行（特殊訂單中精度更高的版本）。

 應用領域

帶有內置流量計算機的流量計，配有溫度和壓力傳感器，可以在標準條件下實施測量體積流量的方法。綜合體的所有組件都在全范圍的操作條件下運行（-50 .. + 50 °С，IP67）。

FC-60系列多聲道氣體超聲波流量計與其他類型流量計相比的優勢

與渦輪、微分和機械類流量計相比：

• 更寬的動態范圍：從 1:100 到 1:400（4% 水平）

• 無流量阻礙：無壓力損失和流量計部件損壞的可能性；

• 缺乏活動部件并需要對其進行維護

• 雙向流量測量；

與科里奧利質量流量計相比

• 在低壓和流量下測量；

• 處理受污染氣體的能力。
